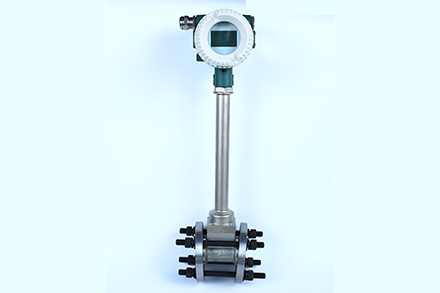

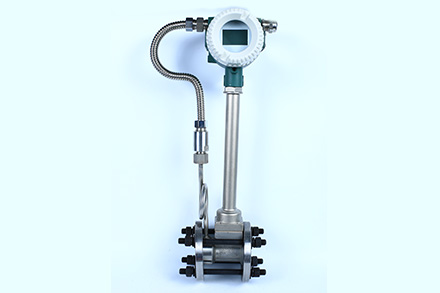

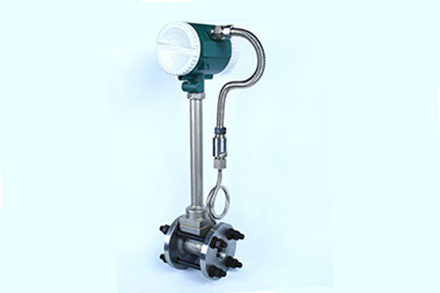

涡街流量计
.jpg) |
.jpg) |
.jpg) |
概述
涡街流量计是基于卡门涡街原理而研制成功的一种具有国际 先进水平的新型流量计，适用于测量过热蒸气、饱和蒸汽、一般气体、液体。
产品特点
◆结构简单、无运动磨损部件。
◆测量精确度高，可靠性高，不需现场调试。
◆可远距离传输流量信号，能与计算机联网，实现集中管理。
◆放大板采用独特设计，气、液通用。
技术指标
◆精确度等级：1.0 1.5
◆公称压力：1.6MPa、2.5MPa、4.0MPa及以上
◆被测介质温度：-40℃~350℃
◆压力损失：阻力系数cd≤2.4
◆供电电源：12~ 24VDC
◆防爆级别：laⅡCT6(本安防爆)
◆输出信号：电压脉冲低电平≤1V高电平≥6V，标准电流信号4~20mA
◆精确度等级：1.0 1.5
◆公称压力：1.6MPa、2.5MPa、4.0MPa及以上
◆被测介质温度：-40℃~350℃
◆压力损失：阻力系数cd≤2.4
◆供电电源：12~ 24VDC
◆防爆级别：laⅡCT6(本安防爆)
◆输出信号：电压脉冲低电平≤1V高电平≥6V，标准电流信号4~20mA
流量范围
传 感 器 通 径 (mm) |
液体(校验介质：常温水) | 气体(校验介质：20℃ 101325Pa状态下空气) |
||
| 标准型 | 扩展性 | |||
| 15 | 0.8~6 | 0.5~8 | 6~40 | 5~50 |
| 20 | 1~8 | 0.6~12 | 8~50 | 6~60 |
| 25 | 1.5~12 | 0.8~16 | 10~80 | 8~120 |
| 40 | 2.5~30 | 2~40 | 250~200 | 20~300 |
| 50 | 3~50 | 2.5~60 | 30~300 | 25~500 |
| 65 | 5~80 | 4~100 | 50~500 | 40~800 |
| 80 | 8~120 | 6~160 | 80~800 | 60~120 |
| 100 | 12~200 | 8~250 | 120~1200 | 100~2000 |
| 125 | 20~300 | 12~400 | 160~1600 | 150~3000 |
| 150 | 30~400 | 18~160 | 250~2500 | 200~4000 |
| 200 | 50~800 | 30~1200 | 400~4000 | 350~8000 |
| 250 | 80~1200 | 40~1600 | 600~6000 | 500~12000 |
| 300 | 100~1600 | 60~2500 | 1000~10000 | 600~16000 |
| 400 | 200~3000 | 120~5000 | 1600~16000 | 1000~25000 |
| 500 | 300~5000 | 200~8000 | 2500~25000 | 1600~40000 |
| 600 | 500~8000 | 300~10000 | 4000~40000 | 2500~60000 |

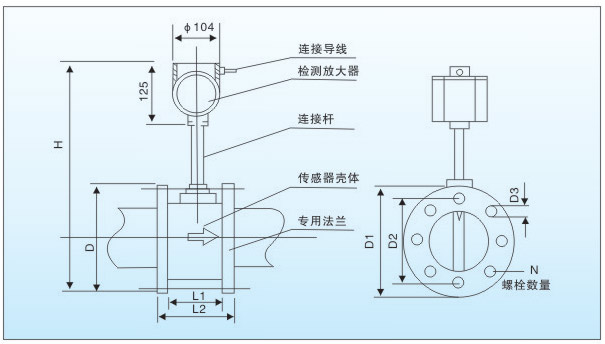

外形尺寸
| 口径 | L1 | L2 | D1 | D2 | H | D3 | N |
| 20 | 65 | 95 | 125 | 100 | 460 | 13 | 4 |
| 25 | 65 | 95 | 125 | 100 | 460 | 13 | 4 |
| 40 | 75 | 109 | 145 | 110 | 470 | 13 | 4 |
| 50 | 75 | 109 | 160 | 125 | 481 | 17 | 4 |
| 65 | 75 | 117 | 180 | 145 | 497 | 17 | 6 |
| 80 | 80 | 122 | 195 | 160 | 510 | 17 | 6 |
| 100 | 90 | 132 | 230 | 190 | 544 | 17 | 8 |
| 125 | 100 | 146 | 245 | 210 | 564 | 17 | 8 |
| 150 | 120 | 170 | 280 | 240 | 594 | 21 | 8 |
| 200 | 150 | 200 | 335 | 295 | 646 | 21 | 12 |
| 250 | 160 | 214 | 405 | 355 | 708 | 21 | 12 |
| 300 | 170 | 224 | 460 | 410 | 760 | 21 | 12 |
仪表的安装
传感器应安装在水平、垂直、倾斜（液体流向自下而上）的与其通径相同的管道上。传感器的上游和下游应配置一定长度的直管段，其长度应符合前直管段15~20D，后直管段5~10D的要求。 安装液体传感器的附近管道内应充满被测液体。 传感器应避免安装在有强烈机械振动的管道上。 直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差要≤3%，并不超过5mm。 被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。 传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
概述
现场显示涡街流量计具有小型化，微功耗、智能化等 特点，实现流量参数的测量、显示、积算。现场显示仪表 使用于电源不方便的环境：该仪表设计独特采用特超低功耗芯片，操作方便，在国内同类产品中，处于领先水平。
型号LUGB-X液晶型
双排液晶、8位数字显示
用户自行设定小信号切除
4~20mA二线制电流输出（根据用户订货要求配备）
在线温度补偿、人工定值密度补偿
12V～24V或3.6V锂电供电
插入式涡街流量计流量范围
插入式涡街流量传感器适用于DN200管道以上过热蒸汽、饱和蒸汽、一般气体、液体的测量；可现场显示或远程输出；其安装方便、价格便宜；精确度为： ±1.5%，±2.5%。
| 通径DNmm | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|
液体m³/h |
55~570 | 88~885 | 125~1275 | 170~1735 | 225~2265 | 286~2670 | 350~3540 |
|
气体m³/h |
560~4530 | 880~7070 | 1270~10180 | 1730~13860 | 2260~18100 | 2860~22905 | 3530~28275 |
|
通径DNmm |
600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
|
液体m³/h |
505~5090 | 690~6930 | 900~9050 | 1145~11450 | 1410~14140 | 1710~17110 | 2035~20360 |
|
气体m³/h |
5080~40715 | 6925~55420 | 9045~72380 | 11450~91605 | 14135~113095 | 17100~136840 | 20235~162850 |
|
通径DNmm |
1300 | 1400 | 1500 | 1600 | 1800 | 2000 | |
|
液体m³/h |
2385~23895 | 2770~27710 | 3170~31800 | 3610~36200 | 4580~45850 | 5650~56550 | |
|
气体m³/h |
23890~191125 | 27705~221160 | 31700~254455 | 36105~289510 | 45750~366410 | 56545~452365 |
