电磁流量计

概述
LD型电磁流量计是基于法拉第电磁感应定律 ,采用先进技术研制开发的全智能仪表,其全中文电磁转换器内核采用高速中央处理器,计算机速度快、精度高、测量性能可靠。磁场稳定,特殊的磁路结构,使其具有很强的抗外来干扰性能,广泛用于化工、电力、冶矿、石油、排污、医疗、食品等行业的导电液体的测量与控制。
产品特点
◆测量不受流体密度、粘度、温度、压力和电导率变化的影响;
◆测量管内无阻碍流动部件,无压损,直管段要求较低;
◆系列公称通径DN10~DN600。传感器衬里和电极材料有多种选择;
◆转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达150:1;
◆转换器可与传感器组成一体型或分体型;
◆转换器采用1 6位高性能微处理器,2X16LCD显示,参数设定方便,编程可靠;
◆流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反向流量 ,并具有多种输出:电流、脉冲、数字通讯、HART;
◆转换器采用表面安装技术(SMT),具有自检和自诊断功能;
◆橡胶和聚氨酯衬里传感器为本质沉浸结构;
◆防爆型仪表可用于相应的防爆场所;
技术指标
◆口径
    四氟衬里口径: DN10(F46)    DN15(F46)    DN15~DN600
    橡胶衬里口径: 40   50   65   80   100   125   150   200   250
                            300   350   400   500   600
◆公称压力   DN10~50       ≤PN4.0MPa
                      DN65~150       ≤PN1.6MPa
                      DN200~600       ≤PN1.0MPa
◆环境温度
传感器:-25℃~+60℃
转换器及一体型:-10℃~+60℃
流体的温度          分离型           一体型
聚四氟乙烯
橡胶
F46
PFA
◆流动方向:正向、反向及差值总量
◆流量测量范围:对应流速 0.3~1.5m/s的流量为0.0283~15200m³/h
◆量程比:150:1
◆准确度等级:1.0级   0.5级
◆电导率范围:≥5μs/cm(一般200~800ms/cm)
◆电极材料:316L、Ti、钽(Ta)、哈氏合金、铂、涂覆碳化钨
◆电源:85~265V,45~63Hz
◆脉冲频率:0~1KHz,光电隔离OCT,外接电源≤35V,导电时,及电极电流为25mA
◆防护等级:IP65,潜水型IP68
◆连接方式:法兰连接,采用HG20592~2009标准(碳钢、不锈钢)
◆直管段:前直管段≥10D
                   后直管段≥5D ◆消耗总功率:<20W
流量范围

通径(mm) 10 15 20 25 32 40 50
Qmin(m³/h) 0.028 0.064 0.120 0.176 0.290 0.452 0.700
Qmax(m³/h) 4.240 9.540 16.960 26.500 43.420 67.850 106.000
通径(mm) 65 80 100 125 150 200 250
Qmin(m³/h) 1.190 1.800 2.280 4.41 6.360 11.300 17.600
Qmax(m³/h) 179 271.000 424 662.000 954.000 2650 2650
通径(mm) 300 350 400 450 500 550 600
Qmin(m³/h) 25.400 34.600 45.200 57.200 77.600 85.800 101.000
Qmax(m³/h) 3810 5190 6780 8570 10600 12800 15200


注:流量计使用流速在0.3~15m/s范围内,此时流量计口径选择与用户口径一致,使用流速低于0.3m/s时,
在仪表前部提高流速再使用。

流速-流量对照表
流量
m³/h  流速m/s
流量m3/h
通径mm
0.01

1 2 3 4 5 15
15 0.064 0.6362 1.2723 1.9085 2.5447 3.1809 95426
20 0.0113 1.1310 2.2619 3.3929 4.5239 5.6549 169646
25 0.0177 1.7671 3.5343 5.3014 7.0686 8.8357 265072
40 0.0452 4.5239 9.0478 13.5717 18.0956 22.6195 67.8584
50 0.0707 7.0686 14.1372 21.2058 28.2743 35.3429 106.0288
65 0.1195 11.9459 23.8918 35.8377 47.7836 59.7295 179.1886
80 0.1810 18.0956 36.1911 54.2867 72.3823 90.4779 271.4336
100 0.2827 28.2743 56.5487 84.8230 113.0973 141.3717 424.1150
150 0.6362 63.6173 127.2345 190.8518 254.4690 318.0863 954.2588
200 1.1310 113.0973 226.1947 339.2920 452.3893 565.4867 1696.4600
250 1.7671 176.7146 363.4292 530.1438 706.8583 883.5729 2650.7188
300 2.5447 254.4690 508.9380 763.4070 1017.8760 1272.3450 3817.0351
350 3.4636 346.3606 692.7212 1039.0818 1385.4424 1731.8030 5195.4089
400 4.5239 452.3893 904.7787 1357.1680 1809.5574 2261.9467 6785.8401
450 5.7256 572.5553 1145.1105 1717.6658 2290.2210 2862.7763 8588.3289
500 7.0686 706.8583 1413.7167 2120.5750 2827.4334 3534.2917 10602.8752
600 10.1788 1017.8760 2035.7520 3053.6281 4071.5041 5089.3810 15268.1403
700 13.8544 1385.4424 2770.8847 4156.3271 5541.7694 6927.2118 20781.6354
800 18.0956 1809.5574 3619.1147 5428.6721 7238.2295 9047.7868 27143.3605
900 22.9022 2290.2210 4580.4421 6870.6631 9160.8842 11451.1052 34353.3157
1000 28.2743 2827.4334 5654.8668 8482.3002 11309.7336 14137.1669 42411.5008
1200 40.7150 4071.5041 8143.0082 12214.5122 16286.0163 20357.5204 61072.5612
1400 55.4177 5541.7694 11083.5389 16625.3083 22167.0778 27708.8472 83126.5416
1600 72.3823 7238.2295 14476.4589 21714.6884 28952.9179 36191.1474 108573.4421
1800 91.6088 9160.8842 18321.7684 27482.6525 36643.5367 45804.4209 137413.2627
2000 113.0973 11309.7336 22619.4671 33929.2007 45238.9342 56548.6678 169646.0033
2200 136.8478 13684.7776 27369.5552 41054.3328 54739.1104 68423.8880 205217.6640
2400 162.8602 16286.0163 32572.0326 48858.0490 65144.0653 81430.0816 244290.2448
2600 191.1343 19113.4268 38226.8536 57340.2804 76453.7072 95567.1340 286701.4020

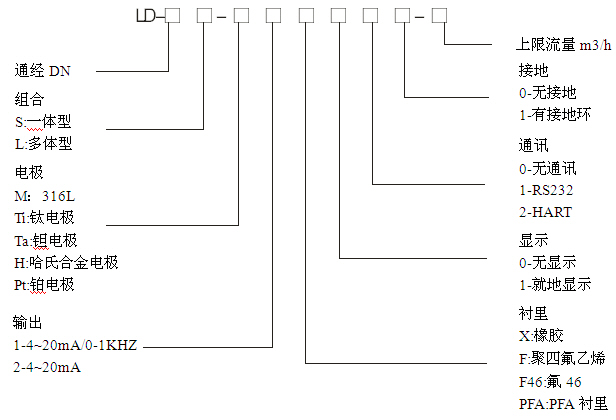

产品选型

选型原则
       被测流体必须是导电性的液体或浆液,其电导率不小于5 μs/cm,被测流体不应含较多的铁磁性物质或气泡,应根据被测流体的特性选择合适的压力等级、衬里材料、电极材料及仪表结构形式。
        通径的选择
        1.因LD电磁流量计具备150:1高范围度,通常选择仪表口径与工艺管道相同。
        2.若被测介质含固体颗粒,推荐的流速范围为1~3m/s,如实际流速过大,又不便改的,可选仪表通径大于工艺管道通径,以适当减小流量计测量管段的流体流速,减轻颗粒对电极和衬里的磨损。
        3.若工艺管道中可能有沉积物,推荐流速为2~5m/s,如实际流速过小,又不便更改工艺管道的,可选仪表通径小于工艺管道通径,以适当增大流量计的流体流速,避免沉积物对仪表精确度的影响。
        4.在流速太小而又要求高精确度计量的,可选小于工艺管道通径的传感器,使流速变大,保证较高精确度。
       上述2、3、4项情况,流量计上、下游须装异径管。异径管中心锥角应不大于15°,且异径管上游至少有5倍工艺管道直径的直管段。
       为帮助选型,下表列出了几个具有代表性流速对应的流量。任何流量对应流速也可快捷地利用本表算出:若已知流量值Q(m³/h),再由表中查出相应通径下1m/s流速对应流量值Q1,则:对应流速V=Q/Q1(m/s)。
衬里材料的选择



衬里材料 主要性能 适用范围
聚四氟乙烯
  1. 它是塑料中化学性能较稳定的一种材料;能耐
  2. 沸腾的盐酸、硫酸、硝酸和王水,也能耐浓
  3. 碱和各种有机溶剂,不耐三氧化氯、高温三
  4. 氟化氧、高流速液氟、液氧、臭氧的腐蚀。
    5.耐磨性能差。
    6.抗负压能力差。
1.100℃、150℃(特殊订货)
2.浓酸、碱等强腐蚀性介质
3.卫生类介质
聚氯丁橡胶 1.有极好的弹性,高度的扯断力,耐磨性能好。
2.耐一般低浓酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀。
1.80℃、120℃(特殊订货)
2.一般水、污水、磨损性弱的泥浆、矿浆。
聚氨酯橡胶 1.有极好的耐磨性(相对于天然橡胶的十倍)
2.耐酸、碱性能较差。
3.不能用于混合有机溶剂的水。
1.<80℃
2.中性强磨损的矿浆、煤浆、泥浆等

电极材料的选择



电极材料 耐蚀性能
含钼不锈钢
0Cr18Ni12Mo2Ti

用于工业用水、生活用水、污水,具有弱腐蚀性的介质,可广泛用于石油、化工、尿素、维尼纶等工业。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性介质。

哈氏合金B(HB)

对沸点以下一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀。

哈氏合金C(HC)

能耐氧化性酸,如硝酸、混酸或铬酸与硫酸的混合介质的腐蚀,也耐氧化性的盐类如Fe+++、Cu++或含其他氧化剂的腐蚀.如高于常温的次酸盐溶液、海水的腐蚀。

钛(Ti)

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀、不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀。但如果酸中含有氧化剂
(如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。

钽(Ta)

具有优良的耐腐蚀性,和玻璃很相似。除了氢氟酸、发烟硝酸、碱外,几乎能耐一切化学介质(包括盐酸、硝酸、硫酸和王水)的腐蚀。

铂铱合金

几乎适用于所有化学物质,但不适用于王水和铵盐。


由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故以上两表仅供参考。
用户应根据实际情况自己做出选择,必要时应作模拟材料的耐腐试验,如挂片实验。
衬里保护法兰和接地法兰的选用

法兰种类 适用范围
接地法兰(接地环) 适用于非导电管道,如塑料管道。但衬里聚四氟乙烯的传感器不需要。
进口保护法兰 当介质有强磨损性时选用,常与聚氨酯衬里配合使用,但衬里为聚四氟乙烯的传感器

外形尺寸
DN15~150 1.6MPa、4.0MPa传感器和一体式外形图





公称/ 通径/ DN L W H 参考重量(kg)
一体型 传感器
15 200 140 174 10 7
20 200 140 174 12 9
25 200 140 174 14 11
32 200 168 210 15 12
40 200 176 210 16 13
50 200 176 210 17 14
65 200 214 250 25 22
80 200 214 250 29 26
100 250 230 312 31 28
125 250 281 370 36 33
150 300 281 370 41 38

法兰尺寸(标准:GB/T9119)





公称
通径
DN
压力1.6MPa 压力4.0MPa
D d1 d0 n b D d1 d0 n b
15 95 65 14 4 16 95 65 14 4 16
20 105 75 14 4 18 105 75 14 4 18
25 115 85 14 4 18 115 85 14 4 18
32 140 100 18 4 18 140 100 18 4 18
40 150 110 18 4 20 150 110 18 4 20
50 165 125 18 4 20 165 125 18 4 20
65 185 145 18 4 20 185 145 18 4 22
80 200 160 18 8 22 200 160 18 8 22
100 220 180 18 8 22 235 190 22 8 26
125 250 210 18 8 22 170 220 26 8 26
150 285 240 22 8 24 300 250 26 8 28


DN200~DN600,1.0\1.6M pa传感器和一体型外形图

外形尺寸和重量

公称/ 通径/ DN L Hφ~ 参考重量Kg
200 300 310 45
250 450 358 50
300 450 410 60
350 500 465 145
400 500 515 180
450 550 564 215
500 550 614 245
600 600 722 335

法兰尺寸

公称/ 通径/DN 压力1.6MPa 压力4.0MPa
D d1 d0 n b D d1 D0 n b
200 340 295 22 12 26 340 295 22 8 24
250 405 355 26 12 28 395 350 22 12 26
300 460 410 26 12 32 445 400 22 12 28
350 520 470 26 16 35 505 460 22 16 30
400 580 525 30 16 38 565 515 26 16 32
450 640 585 30 20 42 615 565 26 20 35
500 715 650 33 20 46 670 620 26 20 38
600 840 770 36 20 52 780 725 30 20 42


DN700~DN3000,0.6、1.0MPa传感器外形图
注:1.DN700~DN3000无一体型; 2.DN700~DN1600分离防爆型传感器外形和常规仪表相同。
外形尺寸和重量

公称/ 通径/DN L Hφ~ 参考重量Kg
700 700 836 435
800 800 936 545
900 900 1036 655
1000 1000 1136 810
1200 1200 1336 875
1400 1400 1536 1235
1600 1600 1736 1555
1800 1800 1960 2085
2000 2000 2160 2610
2200 2200 2364
